Sensore ossigeno EnviteC OOA101 per analizzatore gas di scarico.

Ricambi per Centri di Revisione auto – moto.

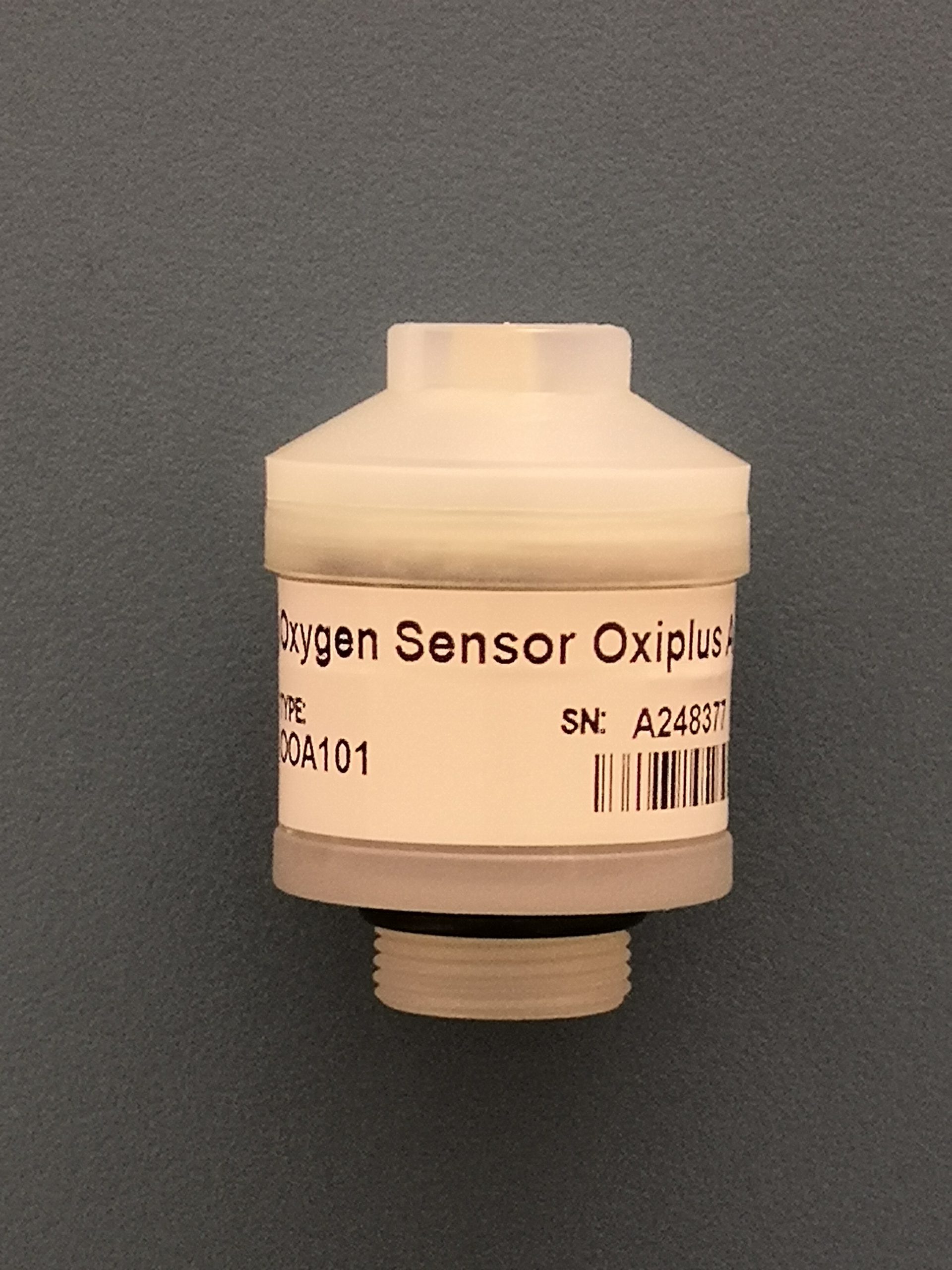

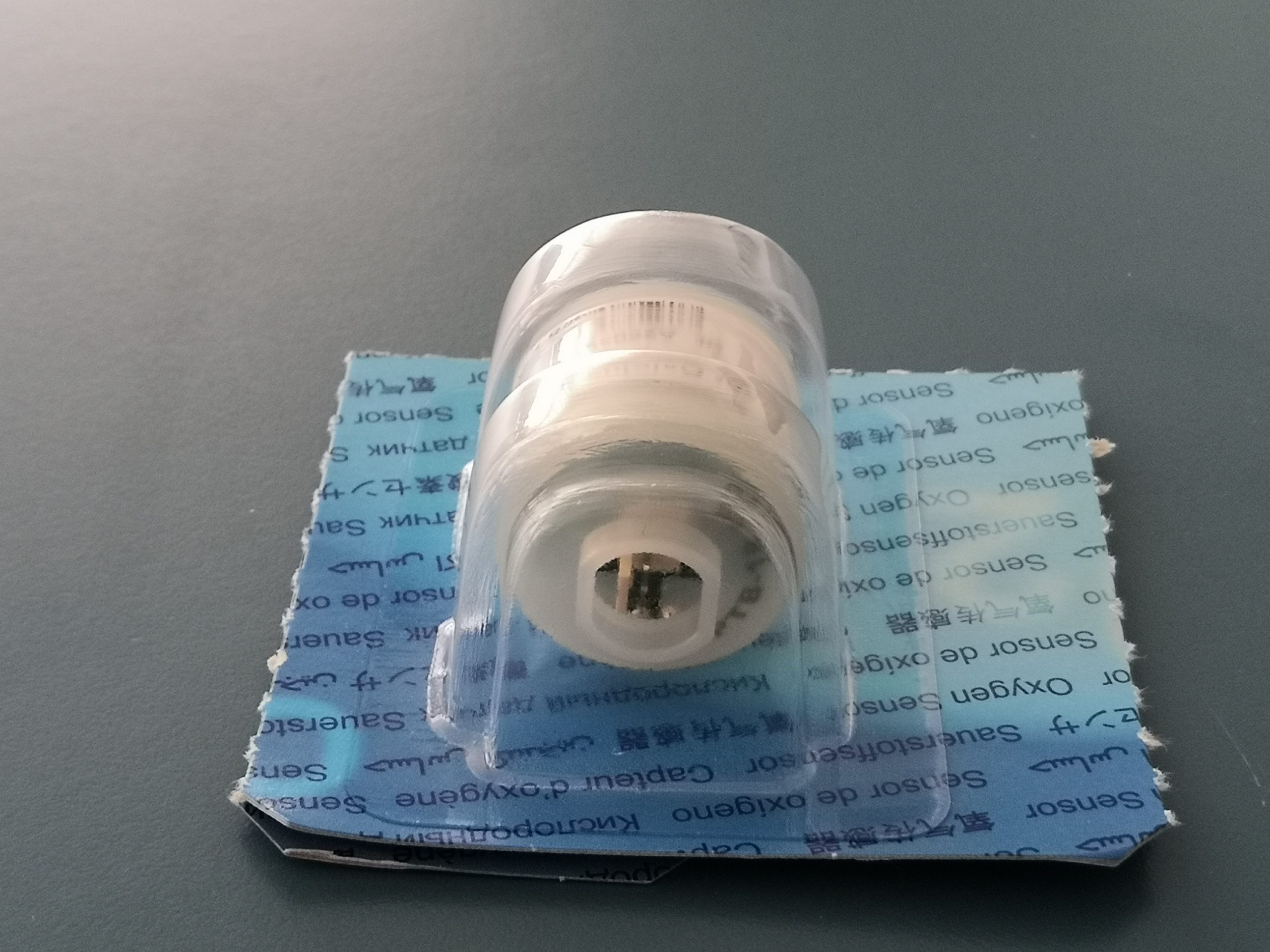

Sensore ossigeno EnviteC OOA101 connettore Molex 3 pin
Il sensore in questione, fornito in confezione singola ed ermeticamente sigillata; tale sensore può essere sicuramente installato sugli analizzatori (per motori a benzina) corghi, tecnomotor, hpa-faip (codice 4-500001), texa (codice 32P00100) brain-bee (codice 0054), motorscan, tecnotest (codice 3105008), Sun-DGA (codice 7096E4060-31) di varie generazioni.

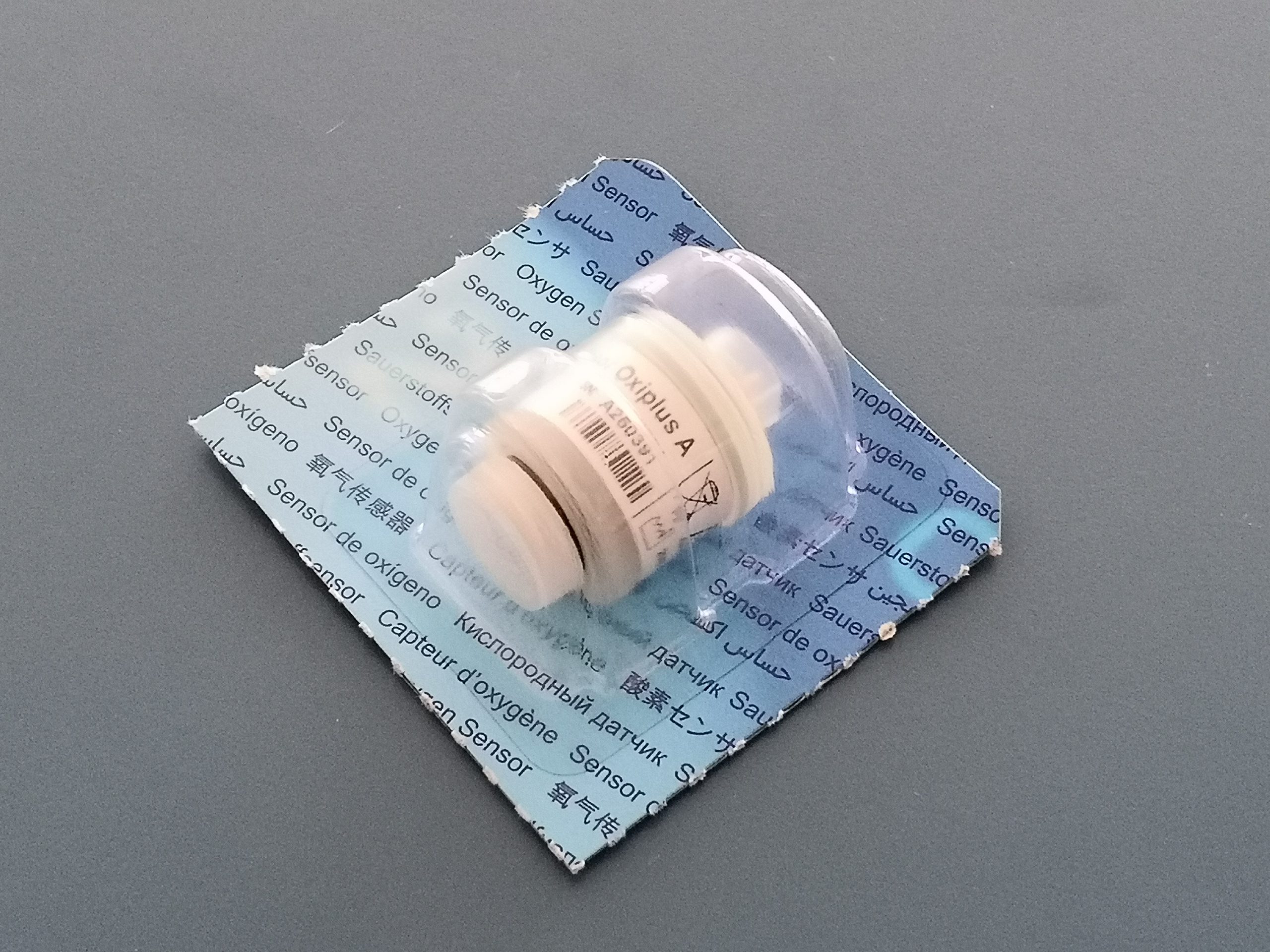

Il sensore deve essere conservato nella confezione ermeticamente sigillata, fino al momento della installazione nell’analizzatore di fumi di scarico (in uso ai centri di revisione auto-moto). Al momento della apertura della confezione, il sensore viene a contatto con l’ossigeno presente nell’aria, ed inizia il processo chimico che permette il funzionamento dello stesso e ne determina al contempo la durata di 12-14 mesi.

Montaggio

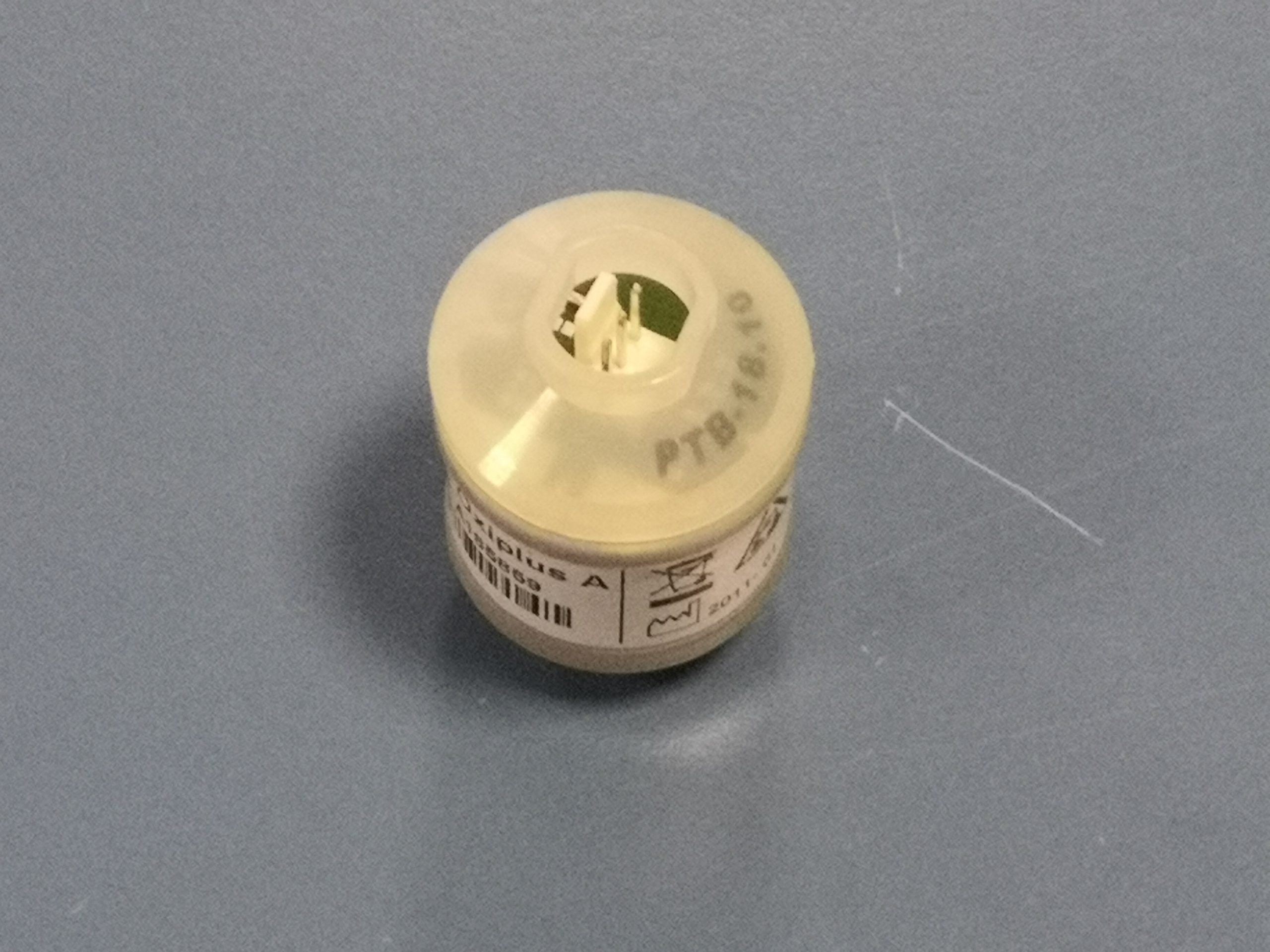

Il connettore Molex 3 pin è il connettore a cui deve essere collegato il cavetto proveniente dall’analizzatore.

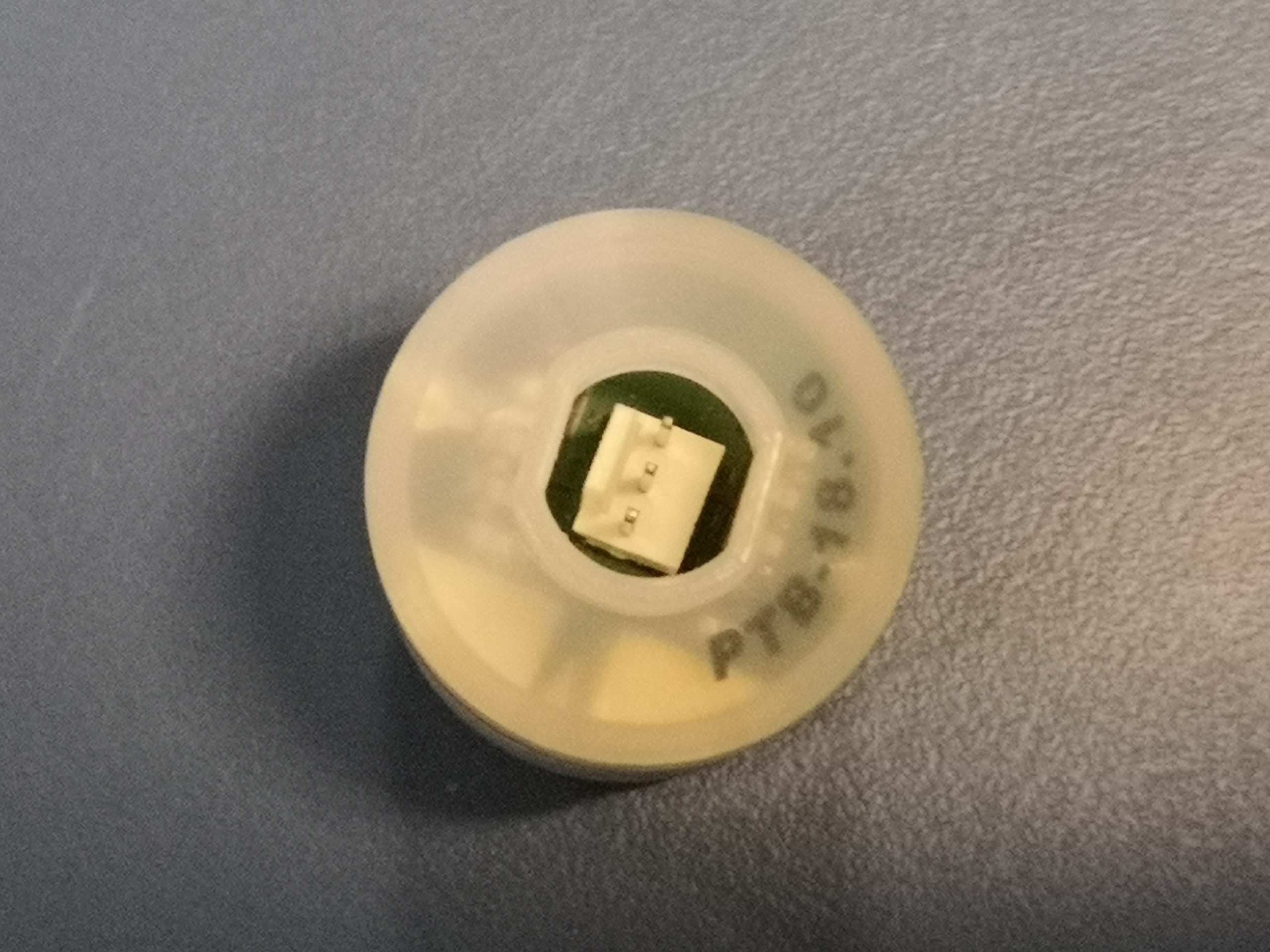

Tale connettore è riconoscibile dalla presenza di 3 pin (contatti) distanti poco più di 1mm uno dall’atro (1,27mm); la presenza di una parete in plastica che affianca i 3 contatti forza l’inserimento del connettore femmina (presente sul cavetto proveniente dall’analizzatore) nella posizione corretta.
Ricordiamo di effettuare la sostituzione del sensore avendo precedentemente spento l’analizzatore e scollegato lo stesso analizzatore dalla alimentazione elettrica.

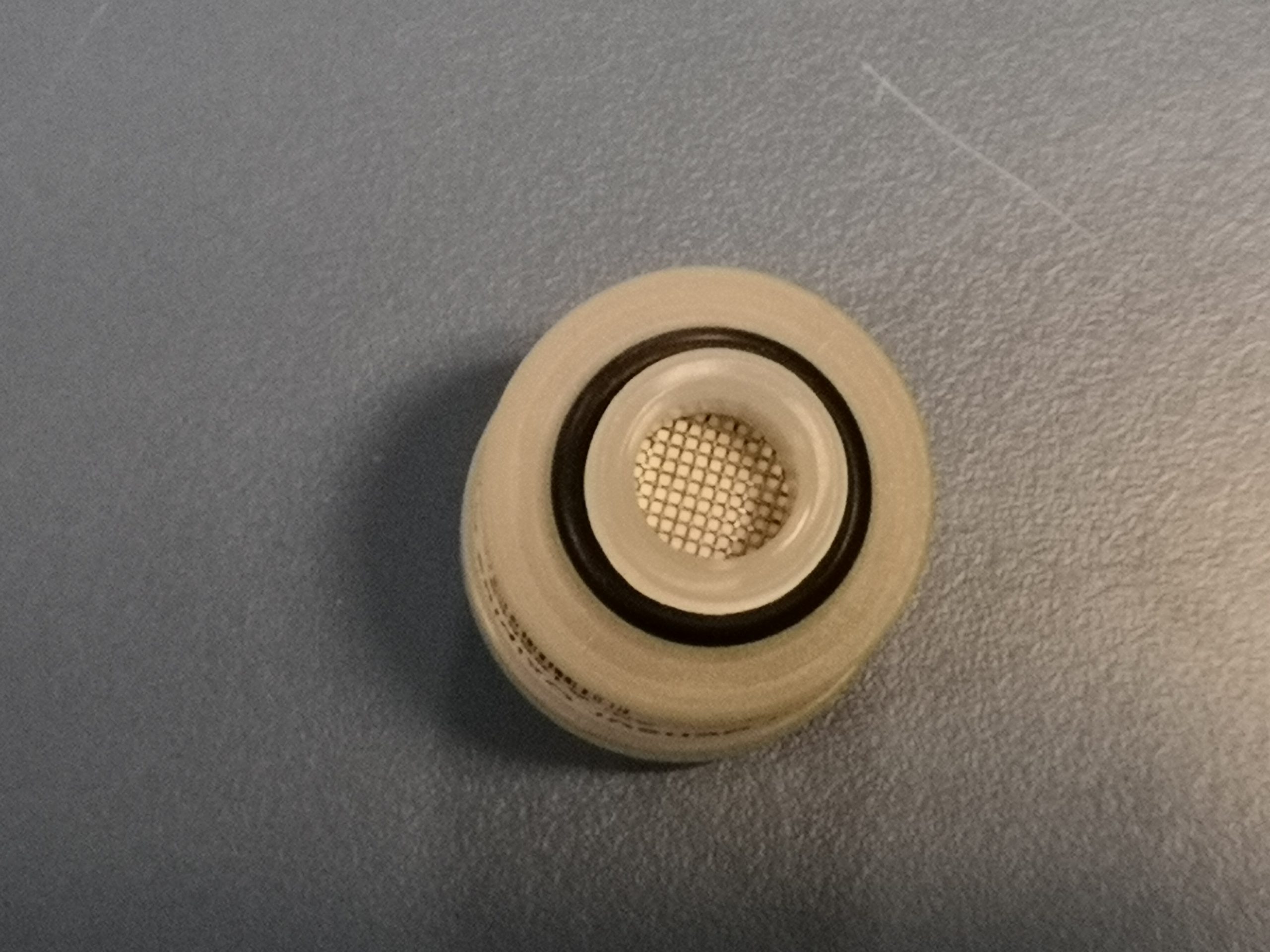

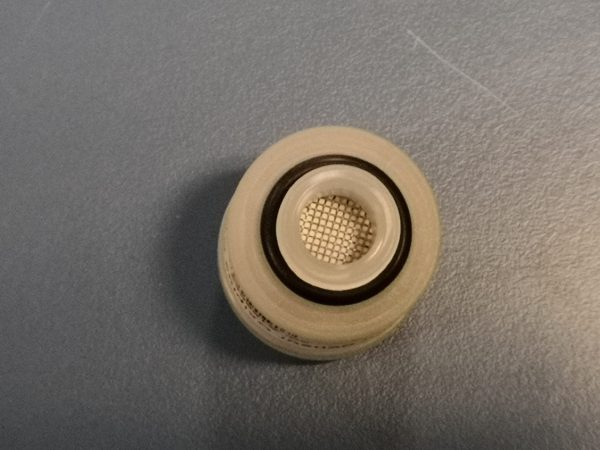

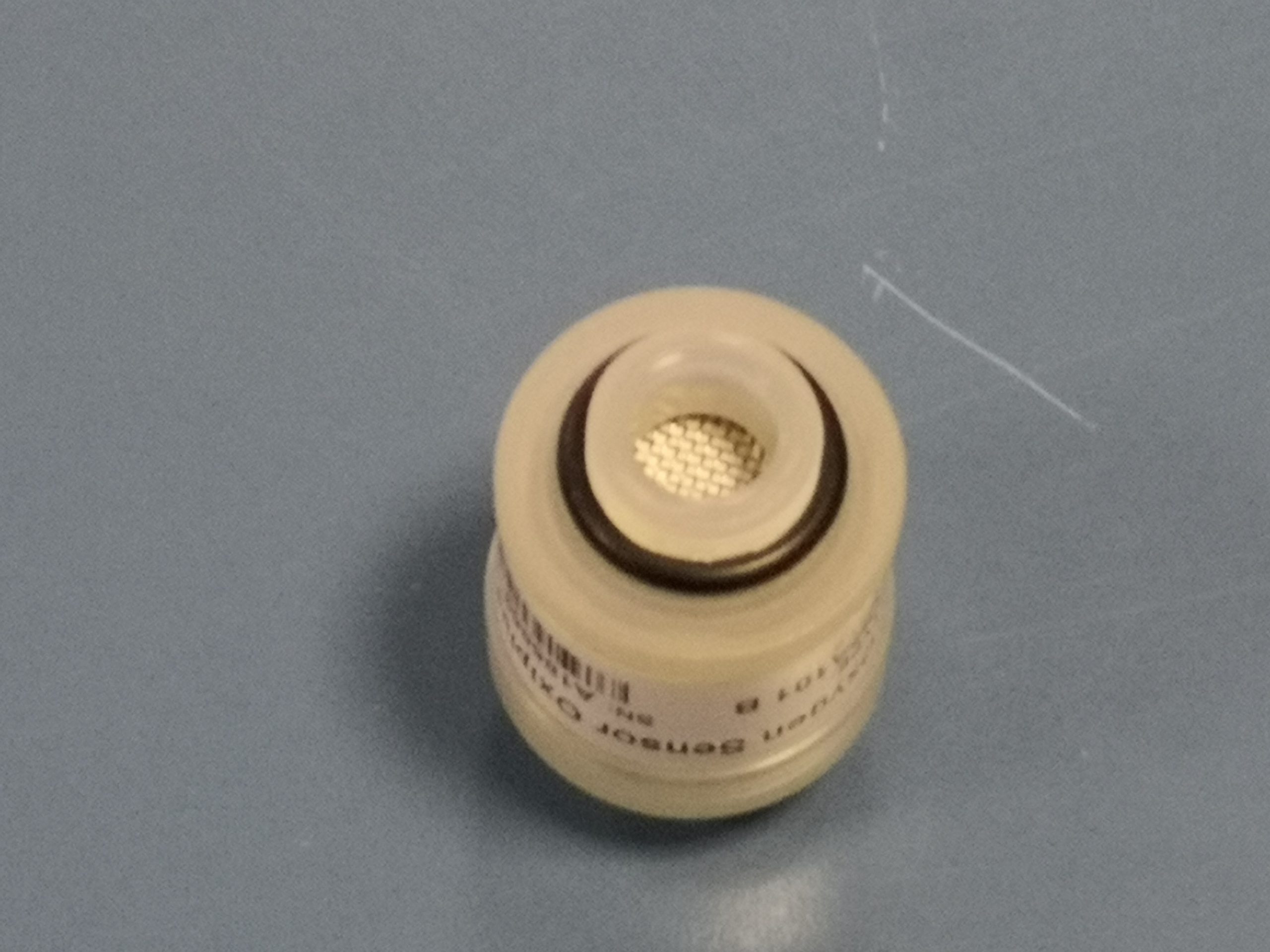

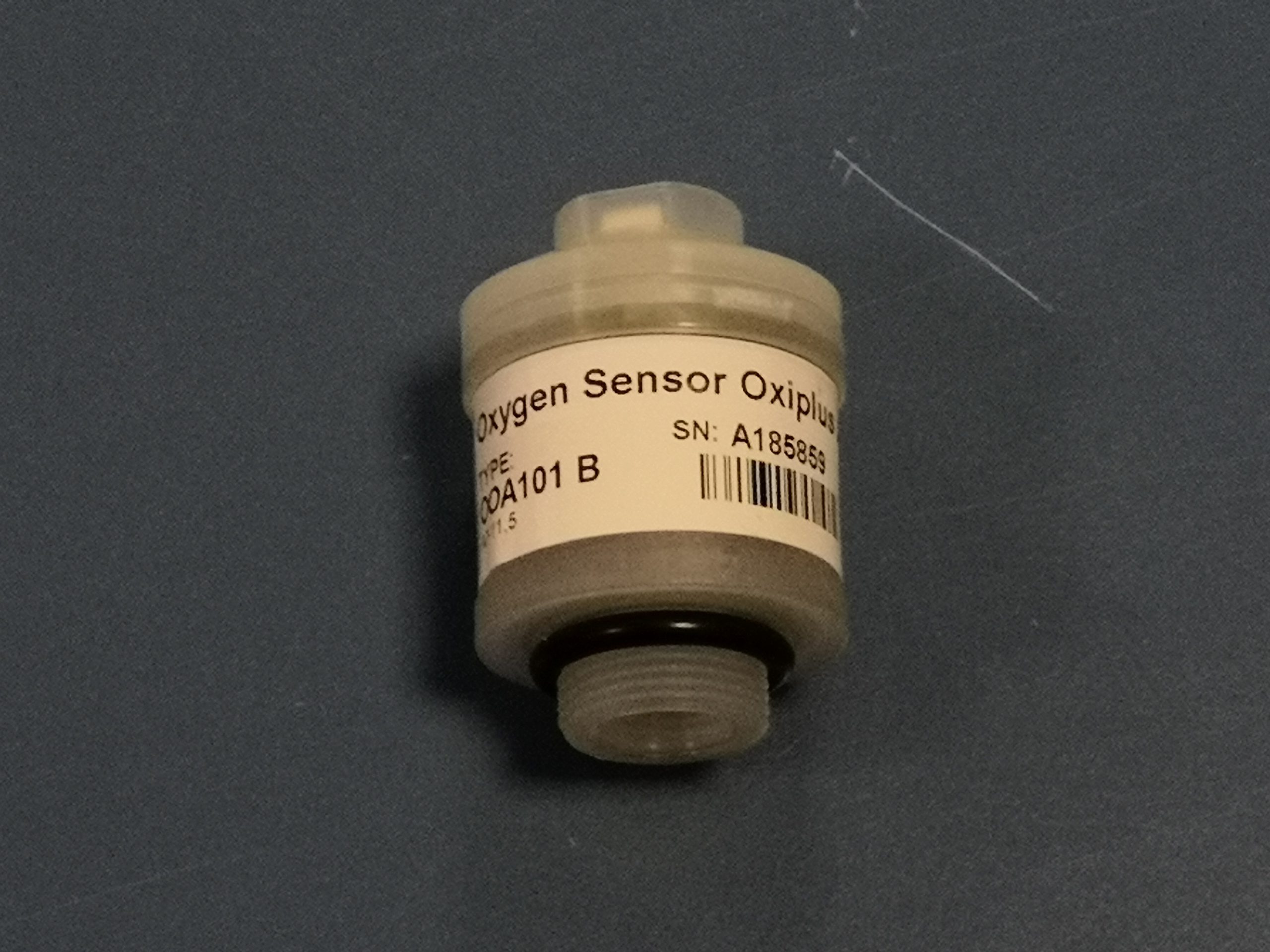

Il fissaggio del sensore all’analizzatore è realizzato tramite la parte filettata (M16x1) presente nel lato inferiore del sensore stesso. Dopo averlo scollegato, la rimozione del sensore esaurito avviene semplicemente svitando (in senso antiorario) lo stesso dal supporto che lo regge. Si procede quindi ad avvitare (in senso orario) il sensore nuovo sul supporto, fino al completo serraggio. La presenza di un OR sulla parte terminale del filetto garantisce la tenuta del serraggio.
Ricordiamo di effettuare tutte le operazioni di manuntenzione ed in particolare la sostituzione del sensore ossigeno, dopo aver spento l’analizzatore e scollegato lo stesso analizzatore dalla alimentazione elettrica.

Il sensore ossigeno connettore molex 3 pin, può essere installato in alternativa ai sensori Teledyne R22A. o CiTiceL AO2

Smaltimento

Lo smaltimento del sensore esaurito e della confezione utilizzata, deve essere effettuato attenendosi alle disposizioni del comune o della località in cui ha sede l’attività.

Marchi Registrati

I marchi registrati, sono di proprietà dei rispettivi produttori.
